Teclado Controlador con Joystick para PTZs Analógicas e IP / Control de DVRs y NVRs / Pantalla Táctil de 10 Pulgadas / RJ-45 / WiFi / RS232 / Pelco D & P / 4 HDMI.

Es un control multidispositivos en forma de teclado ergonómico avanzado que combina una pantalla táctil para una operación más eficiente LCD de 10 pulgadas, permite visualizar las cámaras PTZ mientras se realiza el movimiento sin dejar de vigilar el sistema de monitoreo principal, aunado a eso se puede realizar una imagen de pantalla con la siguiente matriz 1/4//9/16 para visualizar cámaras. Cuenta con movimiento de 4-Axis (zoom, enfoque, iris).

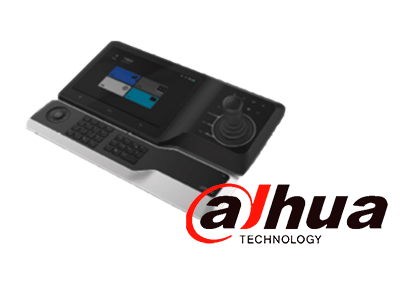

Principales Características:

•Pantalla: Táctil 10 pulgadas.
•Resolución de pantalla: 1280 x 800.
•División en pantalla: 1/4/9/16.
•Vista en Vivo: full HD 1080p.
•Salidas de Video: 4 HDMI hasta 4K.
•Control: DVR, PTZ IP, PTZ análoga, Video-Wall (Control 4 Axis).
•Conexión: WiFi 2.4Ghz.
•Posición: Preset, Auto Escaneo, Auto Paneo, Auto Tour, Auto Patrullaje.
•Interfaz: RS232, RS485 y 2 puertos de red ethernet 100/1000M.
•USB: 2 puertos Usb2.0, 2 puertos Usb3.0.
•Alarma: 4 entradas, 3 salidas.
•Fuente de Alimentación: 12 VDC/ 4 A.
•Condiciones de Operación: -10ºC a 55ºC.
•Dimensiones: 425 mm x 194 mm x 59 mm.
•Peso: 3.73 kg.

DISEÑO ERGONOMICO

El diseño anti-fatiga del teclado se ajusta a la curva de los brazos humanos con un ángulo regulable para ajustarse a las diferentes estaturas de los usuarios.

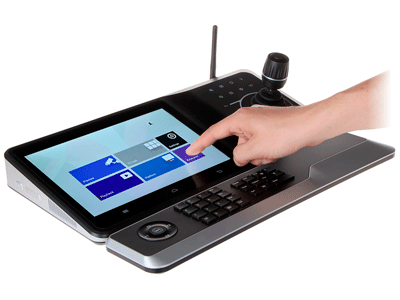

PANTALLA TACTIL

Para una operación más eficiente el teclado cuenta con una pantalla táctil LCD de 10 pulgadas que soporta una resolución de 1280x800, permite visualizar las cámaras PTZ mientras se realiza el movimiento sin dejar de vigilar el sistema de monitoreo principal. Cuenta con movimiento de 4-Axis (zoom, enfoque, iris).

FACIL DE OPERAR

Permite operar dispositivos como cámaras PTZ, DVR, NVR y TV Wall de la marca DAHUA tanto en tecnología análoga como en tecnología IP, además cuenta con puertos RS485 y RS232 para conectar cámaras PTZ análogas de otras marcas gracias a que cuenta con los protocolos PELCO-D/PELCO-P/PELCO-D1/PELCO-P1.

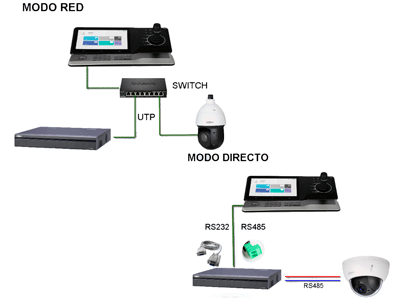

MODOS DE OPERACION

El teclado nos permite trabajar en dos modos: Modo Directo y Modo de Red, el modo directo es conectado mediante los puertos RS232 y/o RS485 y en el Modo de Red la conexión es mediante un Switch de datos, a través de ellos podemos operar los dispositivos y controlar las funciones de Pan (movimientos horizontales), Tilt (movimientos verticales), Zoom (acercamientos y alejamientos), enfoque, etc.

Además, se pueden configurar y ejecutar funciones avanzadas como Recorridos (Tour) y Secuencias de Presets programados.

VISTAS Y DIMENSIONES

ESPECIFICACIONES TECNICAS:

1. System.-
•Main Processor Dual-core Processor
•Operation System Embedded LINUX 4.2.0

2. Display.-
•Video Output 4×HDMI(extension decoding display)
•Stream Type H.265, H.264, MPEG, Nonstandard
•Decoding Capability 3CH@12MP (25fps) / 4CH@4K (25fps) / 8CH@5MP (25fps) / 12CH @3MP (25fps) / 16CH@2MP (30fps)
•Stream Type H.265, H.264, H264H, H264B, MJPEG, MPEG4, SVAC, SmartH.264 and non standard
•Display split 1/4/9/16
•Screen 10.1" TFT LCD touch screen (1280*800)

3. Audio & Alarm.-
•Audio Input/Output 1 pair 3.5mm jack (reserved)
•Loudspeaker 1
•Alarm In 4, High-low level (reserved)
•Alarm Out 4 (3 relay, 1 12V_1A) (reserved)

4. General.-
•Network Interface 2×RJ-45 port (100/1000M)), Wi-Fi
•USB Interface 2 USB3.0, 2 USB2.0
•Wi-Fi Support 2.4GHz
•RS485 1 for ptz control
•RS232 2 for debugging
•RS422 1(reserved)
•Maximum Number of Users 64 (including "admin")
•Max RS485 Addresses (Each User) 256
•Max Number of PTZ (IPC) That Can Be Added over Network (Each User) 30000

5. Environmental.-
•Power Supply DC12V, 4A
•Power Consumption 25W(max), 18W(standby)
•Working Temperature -10°C ~+55°C
•Working Humidity 10%~95%
•Atmosphere Pressure 86kpa~106kpa
•Dimension:
-Host: 425mmx194mmx59mm (W×D×H) (exclude joystick)
-Mini Keypad: 421mmx105mmx26mm (W×D×H)
•Weight 3.73kg(exclude package)
