Kit de 4 Canales 1 Megapixel/ 4 Camaras B2A11 720p Metalicas/ DVR de 4 Canales H.264 1080p Lite/ 1 Ch IP Adicional/ IR 20 mts/ IP67/ Accesorios.

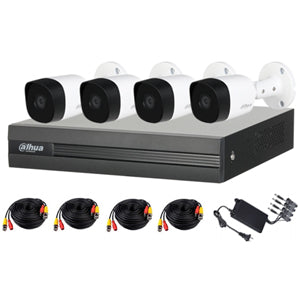

ESTE KIT INCLUYE:

•1 DVR COOPER XVR1A04.
•4 Cámaras Bullet de Metal COOPER B2A11.
•4 Rollos de Cable Siamés.
•1 Fuente de Poder (para las 4 cámaras).
•1 Pulpo para 4 cámaras.

INFORMACION GENERAL DEL KIT

Este kit de vigilancia está conformado por el COOPER XVR1A04, el cual es un DVR Penta-híbrido, esto significa que es compatible con las 5 tecnologías actuales en el mercado (Análogo/ HDCVI/ AHD/ TVI/ IP), lo cual en costo-beneficio para el usuario final lo hacer ser la mejor opción, excelente para la implementación en sector residencial, boutiques, negocios pequeños.

El kit COOPER XVR1A04KIT incluye todo simplemente conecta la energía al DVR y las cámaras, adicional se requiere de instalar el disco duro (No incluido).

INFORMACION GENERAL DE LA CAMARA DAHUA COOPER B2A11

La cámara modelo COOPER B2A11 es un cámara que cuenta con la tecnología desarrollada por Dahua llamada HDCVI, la cual transmite video en alta definición mediante cable coaxial y cable UTP en el caso de esta cámara a 720p (1280x720). Cuenta con un lente fijo de 2.8mm con el cual tenemos un ángulo de vista de 93°. Puede ser utilizada en ambientes exteriores debido a su índice de protección IP67.

Principales Características de DAHUA COOPER B2A11:

•1/2.7 " CMOS.
•Día / Noche Auto (ICR) / Color / B / W.
•Compensación de contraluz BLC/ DWDR.
•Máx. Distancia IR LEDs 20m.
•Lente 2.8mm.
•Ángulo de Visión H:93°.
•Fuente de alimentación 12V DC +-30%.
•Consumo de energía 2.7 W (IR encendidos).
•Condiciones de Trabajo -40° C ~ +60° C / menos de 95% RH.
•Índice de protección IP67.
•Micrófono embebido.
•Peso 0.25kg.
•Material Metal.

H.264

El códec H.264 ofrece un gran equilibrio entre calidad y tamaño, muy superior a sus antecesores MPEG2 y MPEG4 ASP (DivX o XviD).

El codificador H.264 mejora enormemente la calidad y la eficiencia del material de video y, por lo tanto, un codificador H.264 sería muy útil cuando intente convertir videos para compartir en Internet y a través de dispositivos como teléfonos inteligentes y tabletas.

DISTANCIA DORI

La distancia DORI es una proximidad general de la distancia que hace que sea fácil elegir la cámara adecuada para sus necesidades. La distancia DORI se calcula sobre la base de la especificación del sensor y del resultado de la prueba de laboratorio según EN 62676-4, que define los criterios para Detectar, Observar, Reconocer e Identificar, respectivamente.

SMART IR

Con la iluminación IR, las imágenes detalladas se pueden capturar con poca luz o oscuridad total. La tecnología Smart IR ajusta la intensidad de los LED infrarrojos para compensar la distancia de un objeto evitando que los LEDs IR borren las imágenes a medida que se acercan a la cámara. La iluminación infrarroja integrada de la cámara proporciona un alto rendimiento en entornos con poca luz extrema de hasta 20 mts.

DIMENSIONES

ESPECIFICACIONES TECNICAS DE DAHUA COOPER B2A11:

1. Camera.-
•Image Sensor: 1/2.7" CMOS
•Effective Pixels: 1280(H)×720(V), 1MP
•Scanning System: Progressive
•Electronic Shutter Speed: PAL: 1/25~1/100000s NTSC: 1/30~1/100000s
•Minimum Illumination: 0.04Lux/F2.4, 30IRE, 0Lux IR on
•S/N Ratio: More than 65dB
•IR Distance: Up to 20m (66feet)
•IR On/Off Control: Auto / Manual

2. Lens.-
•Lens Type Fixed lens / Fixed iris
•Mount Type Board-in
•Focal Length 2.8mm
•Max Aperture: F2.4 Angle of View H: 93° V: 48°
•Focus Control: N/A
•Close Focus Distance: 800mm 31.5''

3. DORI Distance.-
Note: The DORI distance is a “general proximity” of distance which makes it easy to pinpoint the right camera for your needs. The DORI distance is calculated based on sensor specification and lab test result according to EN 62676-4 which defines the criteria for Detect, Observe, Recognize and Identify respectively.
•DORI Definition:
-Detect: 25px/m (8px/ft)
-Observe: 63px/m (19px/ft)
-Recognize: 125px/m (38px/ft)
-Identify: 250ppm (76px/ft)
•Distance:
-Detect: 2.8mm: 51m(167ft)
-Observe: 2.8mm: 20m(66ft)
-Recognize: 2.8mm: 10m(33ft)
-Identify: 2.8mm: 5m(17ft)

4. Pan / Tilt / Rotation.-
•Pan/Tilt/Rotation:
-Pan: 0° ~ 360°
-Tilt: 0° ~ 90°
-Rotation: 0° ~ 360°

5. Video.-
•Resolution: 720P (1280×720)
•Frame Rate: 25/30@720P
•Video Output: 1-channel BNC high definition video output / CVBS video output (Can switch)
•Day/Night: Auto (ICR) / Manual
•OSD Menu: Multi-language
•BLC Mode: BLC / DWDR
•WDR: DWDR
•Gain Control: AGC
•Noise Reduction: 2D
•White Balance: Auto / Manual
•Smart Ir: Auto / Manual
•Certifications:
-CE (EN55032, EN55024, EN50130-4)
-FCC (CFR 47 FCC Part 15 subpartB, ANSI C63.4-2014)

6. Interface.-
•Audio Interface: N/A

7. Electrical.-
•Power Supply: 12V DC ±30%
•Power Consumption: Max. 2.7W (12V DC, IR on)

8. Environmental.-
•Operating Conditions: -40°C ~ +60°C (-40°F ~ +140°F) / Less than 95% RH * Start up should be done at above -40°C (-40°F)
•Storage Conditions: -40°C ~ +60°C (-40°F ~ +140°F) / Less than 95% RH
•Ingress Protection & Vandal Resistance: IP67

9. Construction.-
•Casing: Aluminium
•Dimensions: 69.8mm×69.8mm×157.6mm (2.75"×2.75"×6.20")
•Net Weight: 0.25kg (0.55lb)
•Gross Weight: 0.30kg (0.66lb)

INFORMACION GENERAL DE DVR DAHUA COOPER XVR1A04

El DVR COOPER XVR1A04 es un DVR Penta-híbrido que soporta 5 tecnologías diferentes: HDCVI /AHD/TVI/CVBS/IP, con lo cual es posible actualizar un sistema CCTV anterior o en su defecto utilizarlo para un sistema CCTV completamente nuevo. Este DVR cuenta con 4 canales HDCVI en el cual se transmite vídeo de alta definición mediante cable coaxial, en el caso de este DVR a 1080P LITE /720P.

NOTA: Por seguridad es obligatorio cambiar la contraseña de fábrica del dispositivo.

Principales Características de DAHUA COOPER XVR1A04:

•Soporta HDCVI/ AHD/ TVI/ CVBS/ IP.
•Compresión de video H.264.
•4 Canales HDCVI 1080N/720P/960H/ D1/HD1/BCIF/ CIF/QCIF(1~25/30fps).
•1 Canal IP Adicional hasta 2MP.
•1 HDMI/ 1 VGA.
•1 Entrada /1 Salida de Audio RCA.
•1 puerto SATA (hasta 6TB).
•2 puerto USB (USB 2.0).
•1 Puerto RJ-45 (100M).
•Soporta múltiples marcas de cámaras IP: Dahua, Arecont Vision, AXIS, Bosch, Brickcom, Canon, CP Plus, Dynacolor, Honeywell, Panasonic, Pelco, Samsung, Sanyo, Sony, Videotec, Vivotek y más.
•Máx. Acceso de Usuarios: 128.
•Fuente de Alimentación DC12V/ 1.5A.
•Consumo de Energía <10W. (sin HDD).
•Condiciones de Operación -10ºC a 45ºC.
•Peso 0.55kg. (sin DD).

AUDIO MEDIANTE CABLE COAXIAL

Los sistemas de alta resolución basados en HDCVI permite transmitir señales de video en ultra resolución (720P) y control en un mismo cable coaxial. Otra característica importante es la distancia de transmisión, al ser una señal libre de interferencias, permite transmitir video en distintas distancias. Con esta nueva serie ya es posible transmitir audio por el cable coaxial, teniendo las 3 señales en el mismo medio de transmisión.

CANAL IP ADICIONAL

El XVR1A04 cuenta con 1 canal IP adicional a los 4 canales HDCVI ya integrados, el canal adicional es para cámaras IP con lo cual el equipo soporta 1 cámara IP de hasta 2 megapixeles, por lo que se obtendrá un total de 5 canales en el equipo (4 HDCVI y 1 IP).

ALMACENAMIENTO MÁS EXTENSO

Cuenta con 1 puerto SATA por lo cual soporta hasta 6TB para almacenar grabaciones (capacidad máxima del disco duro 6TB).

MONITOREO A TRAVÉS DE SMART PSS

El Smart PSS es un software de gestión de dispositivos que puede soportar todos los productos de seguridad Dahua, es ampliamente utilizado en la mayoría de los sistemas de vigilancia y de intercomunicación Dahua. Es fácil de usar y con una versatilidad de funcionalidades tales como: visión en tiempo real, reproducción de grabaciones, búsqueda inteligente, alarmas y seguimiento inteligente, cada funcionalidad esta a su disposición de forma gratuita, sin necesidad de licencias.

ESPECIFICACIONES TECNICAS DE DAHUA COOPER XVR1A04:

1. System.-
•Main Processor: Embedded Processor
•Operating System: Embedded LINUX

2. Video and Audio.-
•Analog Camera Input: 4/8 Channel, BNC
•HDCVI Camera: 1080P@25/30fps, 720P@25/30fps
•AHD Camera: 1080P@25/30, 720P@25/30fps
•TVI Camera: 1080P@25/30, 720P@25/30fps
•CVBS Camera: PAL/NTSC
•IP Camera Input: 4CH: 4+1, each channel up to 2MP 8CH: 8+2, each channel up to 5MP
•Audio In/Out: 1/1, RCA
•Two-way Talk: Reuse audio in/out, RCA

3. Recording.-
•Video Compression H.264
•Resolution 1080N, 720P, 960H, D1, HD1, BCIF, CIF, QCIF
•Record Rate:
-Main Stream: 4CH: All channel 1080N/720P/960H/D1/HD1/BCIF/CIF/ QCIF(1~25/30fps) 8CH: the 1st channel 1080N/720P(1~25/30fps), others 1080N(1~12fps)/720P(1~15fps); 960H/D1/HD1/BCIF/CIF/ QCIF(1~25/30fps)
-Sub steram: 4CH: CIF/QCIF (1~15fps) 8CH: CIF/QCIF (1~7fps)
•Video Bit Rate: 32Kbps ~ 4096Kbps Per Channel
•Record Mode: Manual, Schedule (General, Continuous), MD (Video detection: Motion Detection, Video Loss, Tampering), Alarm, Stop
•Record Interval: 1 ~ 60 min (default: 60 min), Pre-record: 1 ~ 30 sec, Postrecord: 10 ~ 300 sec •Audio Compression: AAC(only for the 1st channel), G.711A, G.711U, PCM
•Audio Sample Rate: 8KHz, 16 bit Per Channel
•Audio Bit Rate: 64Kbps Per Channel

4. Display.-
•Interface: 1 HDMI ,1 VGA
•Resolution: 1920×1080, 1280×1024, 1280×720, 1024x768
•Multi-screen Display:
When IP extension mode not enabled: 4CH: 1/4 8CH: 1/4/8/9 When IP extension mode enabled: 4CH: 1/4/6 8CH: 1/4/8/9/16
•OSD: Camera title, Time, Video loss, Camera lock, Motion detection, Recording

5. Network.-
•Interface: 1 RJ-45 Port (100M)
•Network Function:
http, https, TCP/IP, IPv4/IPv6, UPnP, RTSP, UDP, SMTP, NTP, DHCP, DNS, IP Filter ,DDNS, FTP, Alarm Server, P2P,IP Search (Supports Dahua IP camera, DVR, NVS, etc.)
•Max. User Access: 128 users
•Smart Phone: iPhone, iPad, Android
•Interoperability: ONVIF 16.12, CGI Conformant

6. Video Detection and Alarm.-
•Trigger Events: Recording, PTZ, Tour, Video Push, Email, FTP, Snapshot, Buzzer and Screen Tips •Video Detection: Motion Detection, MD Zones: 396 (22 × 18), Video Loss, Tampering and Diagnosis
•Alarm input: N/A
•Relay Output: N/A

7. Playback and Backup.-
•Playback: 4CH: 1/4 8CH: 1/4/9
•Search Mode: Time /Date, Alarm, MD and Exact Search (accurate to second)
•Playback Function: Play, Pause, Stop, Rewind, Fast play, Slow Play, Next File, Previous File, Next Camera, Previous Camera, Full Screen, Repeat, Shuffle, Backup Selection, Digital Zoom
•Backup Mode: USB Device/Network

8. Storage.-
•Internal HDD: 1 SATA Port, up to 6TB capacity
•eSATA: N/A

9. Auxiliary Interface.-
•USB: 2 USB 2.0
•RS232: N/A
•RS485: N/A

10. Electrical.-
•Power Supply: DC12V/1.5A
•Power Consumption (Without HDD): <10W

11. Construction.-
•Dimensions: Cooper 1U, 197mm×192mm×41mm (7.8“×7.6”×1.6“)
•Net Weight (without HDD): 0.55kg (1.2lb)
•Gross Weight: 1kg (2.2lb)
•Installation: Desktop installation

12. Environmental.-
•Operating Conditions: -10°C ~ +45°C (+14°F ~ +113°F), 10~ 90% RH
•Storage Conditions: -20°C ~ +70°C (-4°F ~ +158°F) , 0~ 90% RH

13. Third-party Support.-
•Third-party Support:
Dahua, Arecont Vision, AXIS, Bosch, Brickcom, Canon, CP Plus, Dynacolor, Honeywell, Panasonic, Pelco, Samsung, Sanyo, Sony, Videotec, Vivotek, and more

14. Certifications.-
•Certifications:
-FCC: Part 15 Subpart B
-CE: CE-LVD: EN 60950-1/IEC 60950-1
-CE-EMC: EN 61000-3-2, EN 61000-3-3, EN 55032, EN 50130, EN 55024
-UL: UL 60950-1
