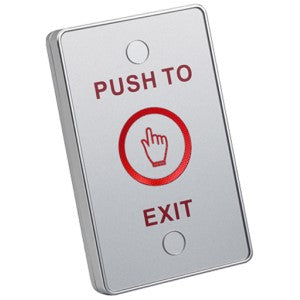

Botón liberador touch con iluminación LED interiores con salidas NO y NC No requiere caja de instalación.

El botón liberador de puerta YLI modelo TSK830ALED o pulsador es un dispositivo utilizado para activar alguna función. Los botones son de diversa forma y tamaño y se encuentran en todo tipo de dispositivos, aunque principalmente en aparatos eléctricos o electrónicos.

Los botones son por lo general activados al ser pulsados, normalmente con un dedo mientras es accionado. Cuando ya no se actúa sobre él vuelve a su posición de reposo. Puede ser el contacto normalmente cerrado en reposo NC, o con el contacto normalmente abierto NA.

Principales Características:

•Liberación de puerta con conexión NO (normalmente abierta)
•Lberación de puerta con conexión NC (normalmente cerrada)
•LED para visualizar el botón

VENTAJAS

•Diseño piezoeléctrico, sin falla mecánica.
•Transformación LED, Moda y tecnología avanzada.
•Superficie lisa con vidrio.
•Diseño de belleza con alta moda.
•Diseño especial para la oficina de grado superior, la mejor opción para el grupo sofisticado.

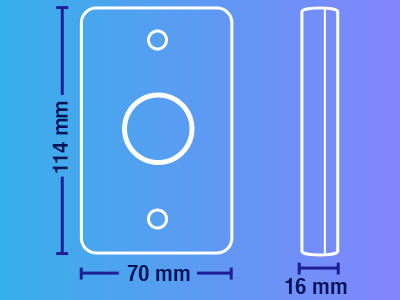

DIMENSIONES

En la imagen adjunta podemos observar las dimensiones del botón.

VISTA TRASERA DEL EQUIPO

En la imagen adjunta podemos observar donde se conecta su arnés de conexión, para poder llevar a cabo la instalación.

EL BOTÓN INCLUYE LO SIGUIENTE

Podemos observar en la imagen adjunta que es lo que incluye el botón para poder realizar su instalación.


ESPECIFICACIONES TECNICAS:

•Dimensiones: 114Lx70Ax16P (mm)
•Voltaje: DC12-24V
•Estado en reposo: 30mA, Operación: 70mA.
•Contacto de salida: NO / NC / COM.
•Clasificación actual: 1A @ 30VDC 0.5A@125VDC.
•Nivel impermeable: IP-68.

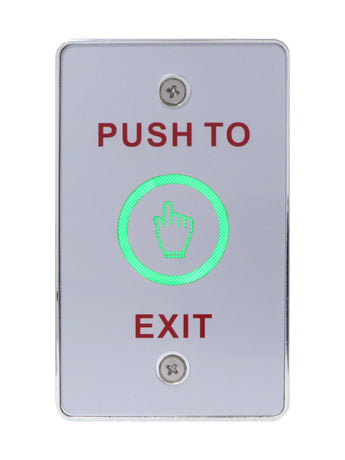

•LED en estado de espera Rojo: / Verde en Operación.
•Color del cable Rojo: Positivo
•Negro: negativo
•Amarillo: NC
•Blanco: COM
•Verde: NO
•Color: plata
•Peso: 0.12kg
