F_FCS320TP1 - Detector de Humos por Aspiración / Sistema 1 Tubo
FCS-320-TP1 Detector humos aspir., sistema 1 tubo
Detector de humo por aspiración convencional con pantallas LED para funcionamiento, avería y alarma. Para conectar un sistema de tuberías.
Los módulos detectores DM-TP-50(80), DM-TP-10(25) o DM-TP-01(05) se deben pedir por separado.
Número de pedido FCS-320-TP1 | F.01U.141.197
Serie de detectores de humo por aspiración convencionales FCS-320-TP
Los detectores de humo por aspiración convencionales de la serie FCS‑320-TP son sistemas de detección de incendios activos para la detección precoz de incendios en el control de zonas y equipos, así como para el control de unidades y conductos de aire acondicionado. Los detectores de humos por aspiración están equipados con la última tecnología de detección de incendios. La resistencia a la contaminación, la compensación de temperatura de las señales del sensor e inicialización en relación con la presión de aire garantiza un funcionamiento fiable incluso en condiciones ambientales complicadas.
Características
- Alta inmunidad contra falsas alarmas gracias al procesamiento de señales inteligente
- El innovador sistema de control de flujo de aire que incluye monitorización de un solo orificio detecta obstrucciones y fugas
- Configuración inicial sencilla gracias a la configuración automática
- Diagnóstico sencillo gracias al código de parpadeos del propio módulo detector o al uso del software de diagnóstico
- Sencilla implementación del diseño del sistema de tuberías empleando las láminas reductoras de aspiración patentadas
Descripción del Sistema
- Sistema de tuberías/entrada de aire
- Orificios para muestras de aire
- Carcasa
- Módulo detector con sensor de flujo de aire
- Unidad de aspiración
- Salida de aire
Funciones
La unidad de aspiración toma muestras de aire de la zona de control mediante un sistema de tuberías con orificios para muestras de aire definidos y las transfiere al módulo detector.
En función de la sensibilidad de respuesta del módulo detector empleado, el detector de humo por aspiración activa una alarma si se alcanza una densidad de humo determinada. Esta alarma aparece en el LED de alarma de la unidad y se transmite a la CDI.
Un sensor de flujo de aire comprueba el sistema de tuberías conectado para detectar fugas y obstrucciones.
El procesamiento de señales inteligente LOGIC·SENS compara el nivel de humo medido con variables de perturbación conocidas y determina si se trata de una alarma verdadera o falsa.
Se pueden seleccionar distintos tiempos de retardo de visualización y transmisión de alarmas y fallos. En cada módulo detector se controla la contaminación, el funcionamiento anómalo de las señales y la extracción del dispositivo. Los fallos de funcionamiento, así como ciertos estados de los dispositivos, se indican empleando varios códigos de destello de los LED de la placa electrónica del módulo detector.
El restablecimiento de un mensaje de avería se realiza mediante la central de incendio y la entrada de reset o el módulo de restablecimiento FCA-320-Reset. Hay tres módulos detectores distintos para los detectores de humo por aspiración. Estos módulos tienen distintas sensibilidades de reacción:
Aviso
La sensibilidad se basa en las medidas obtenidas durante las pruebas de incendios estándar (medida anterior entre paréntesis).
FCS‑320‑TP2 funciona con dos módulos de detección. Se pueden conectar dos sistemas de tuberías de muestra para controlar dos zonas. Si se controla una sola zona con dos sistemas de tuberías, se puede implementar la función de doble detección.
Variantes
Los modelos FCS-320-TP1 y FCS-320-TP2 son rentables detectores de humo por aspiración de uso universal que disponen de pantalla de LED para funcionamiento, fallo y alarma (en el modelo FCS-320- TP2 hay dos indicaciones de alarma).

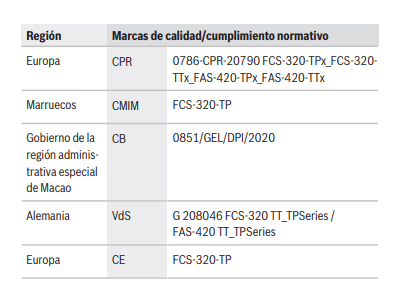

Información reglamentaria
Información reglamentaria
Notas de configuración/instalación
- Para la conexión a centrales de incendios convencionales
Diseño del sistema de tuberías
• En el diseño, hay que distinguir entre control de zona y control de equipo.
• Se pueden utilizar tuberías de PVC y tuberías de aspiración libres de halógenos.
• Para el control de equipos, se recomienda utilizar tuberías libres de halógenos.
• El sistema de tuberías para muestras de aire deberá disponerse de tal forma que sea capaz de detectar cualquier incendio en su etapa inicial.
• El diseño de los sistemas de tuberías con orificios para muestras de aire debe ser siempre simétrico (desviación de ±10%).
• Si los elementos estructurales imposibilitan mantener esta simetría, se aplican las siguientes condiciones:
- El número de orificios para muestras de aire y la longitud del ramal de tubería más corto y más largo del sistema de tuberías no puede exceder de un ratio de 1:2.
- La distancia entre los orificios para muestras adyacentes de la tubería de aspiración debe coincidir (desviación máx. ± 20%).
- Los diámetros de los orificios para muestras de aire se determinan por separado para cada ramal de la tubería. Los diámetros dependen del número total de orificios para muestras de aire del ramal de aspiración.
• Para tuberías con un diámetro de 40 mm se establecen distancias mayores entre el detector de humo por aspiración y la tubería de aspiración.

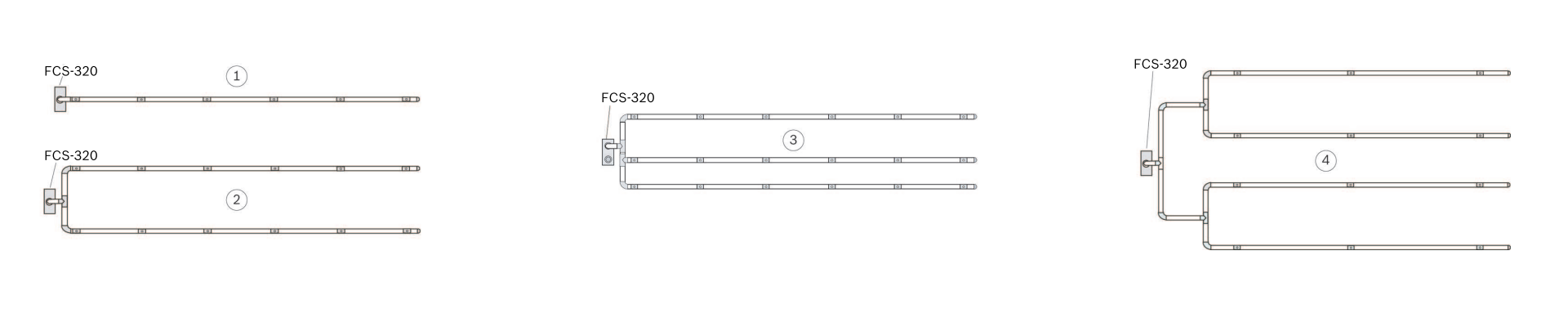

• Dependiendo de la disposición geométrica de la zona, se emplea un sistema de tuberías en I, en U, en M o en doble U.
Aviso
Durante el diseño, tenga en cuenta que los ventiladores de los detectores de humo por aspiración producen un nivel de ruido de 45 dB(A).
Descripción
- Sistema de tuberías en I
- Sistema de tuberías en U
- Sistema de tuberías en M
- Sistema de tuberías en doble U
Para una detección más rápida, es mejor seleccionar muchos ramales cortos en lugar de unos cuantos ramales largos (son preferibles los sistemas de tuberías en U y doble U).
• También son preferibles los codos a los ángulos en caso de cambios de dirección.
• Con el fin de aumentar la velocidad de flujo en las áreas críticas, la tensión del ventilador puede aumentar de 6,9 V a 9 V.
Limitaciones de diseño
• Longitud de tubería entre dos orificios para muestras de aire:
- Mínimo de 4 m (0,1 m con un diseño de tubería simplificada)
- Máximo 12 m
• La zona de control máxima por cada orificio para muestras de aire se corresponde con la zona de control máxima de los detectores puntuales, de acuerdo con las normas de diseño.
• Máximo de 32 orificios para muestras de aire por sistema de tuberías
• Longitud de tubería máx./zona de control máx. total por sistema de tuberías:
- 300 m/2.880 m2 (cumple con la norma VdS)
- Con dos módulos detectores: 2*280 m/5760 m²

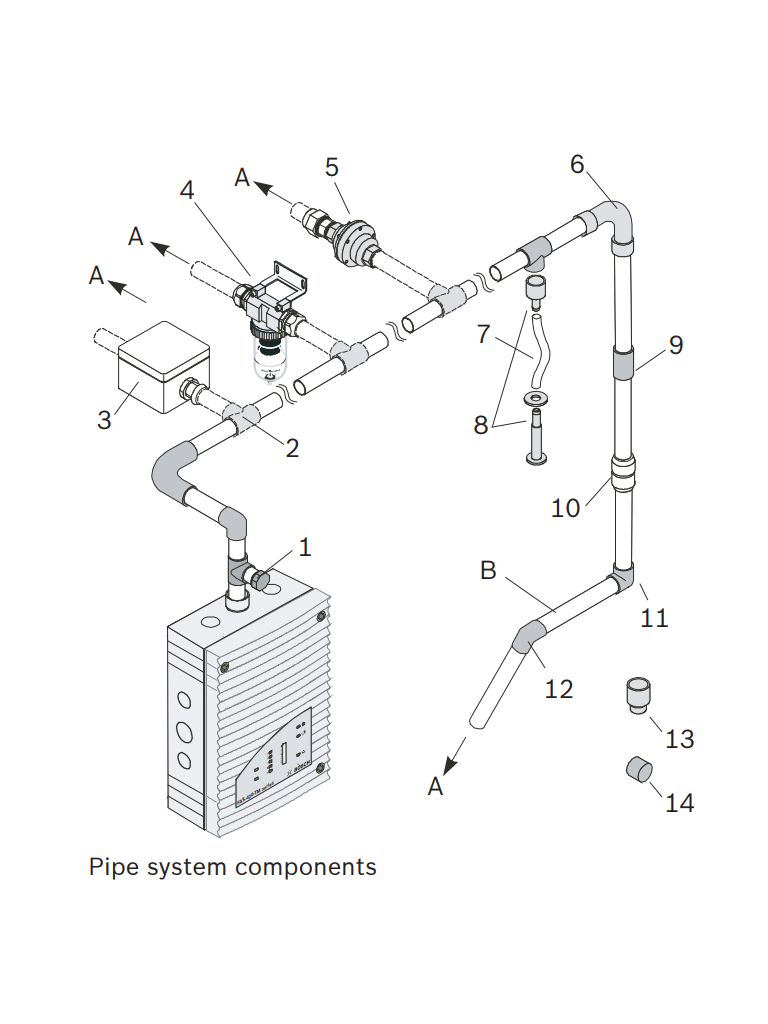

Diseño de la tubería de aspiración
- Los sistemas de tuberías de aspiración se fabrican según las especificaciones de diseño con los componentes de tubería comunes, así como componentes para aplicaciones especiales, por ejemplo, separadores de humedad o barreras antideflagrantes.
- Todos los orificios para los sistemas de aspiración de humos tienen un diámetro de 10 mm y los orificios de aspiración exactos se consiguen con las láminas reductoras de aspiración patentadas. Para cada orificio de aspiración debe suministrarse una lámina reductora de aspiración con el diámetro de perforación y la lámina indicadora correspondientes.
Aviso

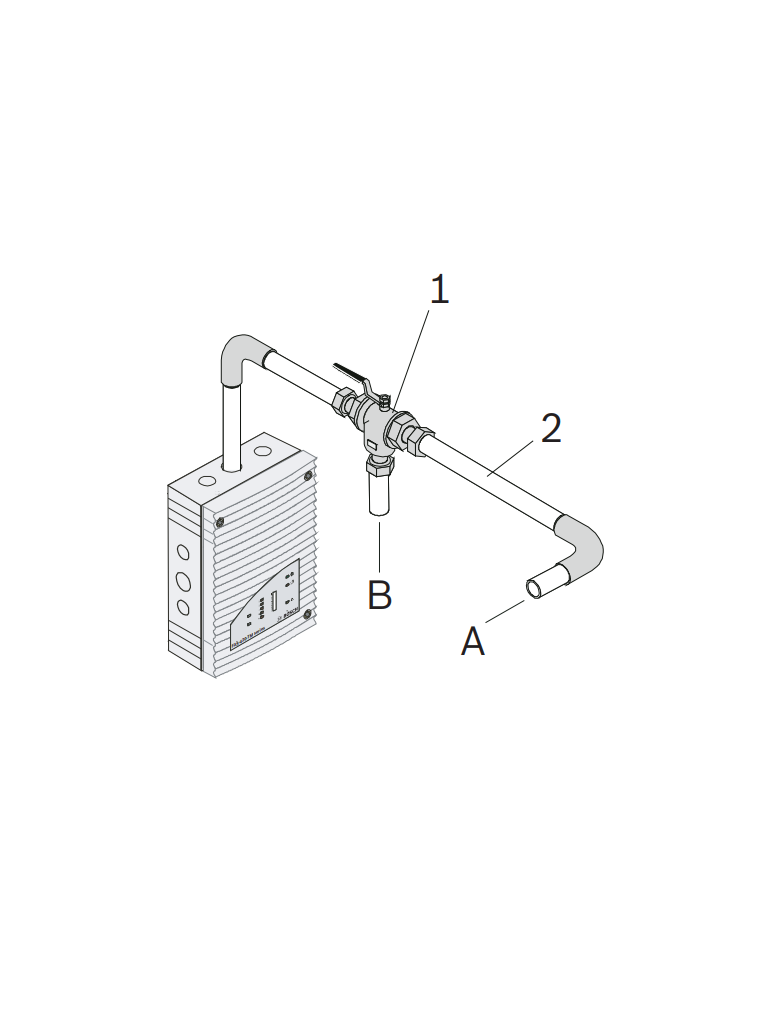

Para aplicaciones en zonas donde es necesario un sistema de soplado (por ejemplo, zonas de baja temperatura o donde se acumulan altos niveles de polvo), hay disponibles reductores de aspiración especiales con clips de plástico como artículos independientes.
Para obtener más información sobre el diseño FCS‑320, consulte el manual del usuario (F.01U.130.926).
Especificaciones clave
Fuente de alimentación (convencional): De 14 VCC a 30 VCC
Tensión de alimentación nominal: 24 V CC
Categoría de protección según EN 60529: IP 20
FCS-320-TP1 Detector humos aspir., sistema 1 tubo
Detector de humo por aspiración convencional con pantallas LED para funcionamiento, avería y alarma. Para conectar un sistema de tuberías.
Los módulos detectores DM-TP-50(80), DM-TP-10(25) o DM-TP-01(05) se deben pedir por separado.
Número de pedido FCS-320-TP1 | F.01U.141.197
