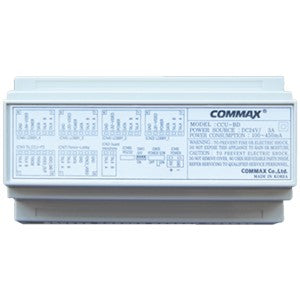

Distribuidor para panel de audio modelo DR2AG, conecta hasta 4 Intercomunicadores, conexion por 2 hilos y alimentación con fuente RF2A, solución audiogate.

Proporciona el poder para cada una de las necesidades familiares.
1 UTP Cableado entre los distribuidores de piso.
Mayor Flexibilidad para varios sitios (2 tipos de canal: 4CH / 32 CH)

Principales Características:

•Unidad a 4 canales.
•Alimentación disponible para un máximo de tres.
•Se puede utilizar mediante la conexión con el tipo de bucle de 2 hilos Interphone (ex. AP2SAG) fabricado en COMMAX.
•Conexión con un teléfono a 6 hilos y se conecta a un distribuidor a 8 hilos.
•Es posible la actualización remota desde el teléfono guardia.
•Por favor asegurarse de la correcta secuencia de los cables.
•Evitar la duplicación de otros dispositivos de identificación.
•Cuando use un adaptador de alimentación COMMAX: RF-24AS.
•Cuando use un adaptador de alimentación de otro proveedor: DC24V/3A.

DIAGRAMAS

DISTRIBUIDOR DE PISO PARA 4 INTERCOMUNICADORES

FUNCIONES

1.-Terminal de salida de línea común: Distribuidor Terminal de salida de línea común
2.-Terminal de entrada de línea común: Lobby Línea común y terminal de entrada de línea común del distribuidor
3.-Hogar en y terminal de salida: línea de llamada de espera de la casa terminal de entrada.
4.-Terminal de programa: Este producto es un terminal para la descarga del programa.
5.-Terminal de conexión RS-232: puede utilizarlo Si cambia la configuración mediante un PC.
6.-Interruptor de encendido: INTERRUPTOR ON / OFF PARA ENCENDIDO.
7.-Terminal de entrada de energía: Terminal de conexión del adaptador RF-24AS.
8.-LED de estado: El LED está encendido dependiendo del estado.
a) LED de alimentación: El LED está encendido cuando la alimentación está encendida.
b) LED de la llamada del vestíbulo: El LED está encendido al llamar entre el HOGAR Y LOBBY.
c) LED de llamada de guardia: El LED está encendido cuando se llama entre Casa y Guardia o Casa.
d) LED de datos: El LED está encendido cuando se transfieren datos entre dispositivos.
e) LED de comprobación de errores: El LED está encendido cuando hay error.
9.-El interruptor para configurar el ID: Este es el interruptor DIP para configurar el ID.

PARAMETROS TECNICOS

•Cableado: para el vestíbulo 6 hilos comunes, para el piso distribuidor 8 hilos comunes.
•Fuente: 24 VDC/ 1.5 A
•Consumo: En Espera: 210 mA
•Máximo: 280 mA
•Rango: 200 m/ ø .65 mm (grosor del cable)
