Detalles
Commax Cdv70h2mpak
Vista Rapida

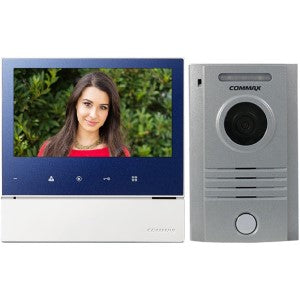

ESTE PAQUETE INCLUYE: •1 pieza - COMMAX CDV70H2M Monitor Color Plata 7 pulgadas •1 pieza - COMMAX DRC40K Frente de Calle INFORMACION GENERAL DE CDV70H2M Un monitor es un aparato que nos permite...ESTE PAQUETE INCLUYE:
•1 pieza - COMMAX CDV70H2M Monitor Color Plata 7 pulgadas
•1 pieza - COMMAX DRC40K Frente de Calle
INFORMACION GENERAL DE CDV70H2M
Un monitor es un aparato que nos permite tener control de quién accede y quién no a nuestras instalaciones u hogares, de modo que el videoportero CDV70H2M junto con un frente de calle nos facilitan esta función. Cuando el botón de alarma del frente de calle es accionado, nuestro videoportero suena de modo que el usuario en el interior tiene la oportunidad de ver quién se encuentra afuera por medio de la cámara de nuestro frente de calle, una vez identificado el usuario desde el interior puede permitirle el paso presionando el botón táctil con forma de llave. También puede ser conectado con un intercomunicador con el cual se puede comunicar con el videportero y abrir la chapa eléctrica. Commax se esfuerza continuamente para la satisfacción de los clientes, deseando ser la primera elección para nuestros usuarios en los mercados que servimos, proporcionando productos de diseño superior, soluciones con avanzada tecnología, así como las certificaciones requeridas por todos los mercados.
Principales Características:
•Cableado: Puerta de la cámara 4 hilos (polaridad), de interfono de 4 hilos (polaridad).
•Voltaje: 100V-240V~, 50 / 60Hz.
•Consumo de energía: en funcionamiento de 3W máximo a 16W.
•Vía de transmisión: MANOS LIBRES.
•Tamaño de pantalla: 7" TFT LCD-DIGITAL.
•Pantalla: Seguimiento: 30 ± 5 segundos de conversación: 60 ± 5 seg.
•Distancia (grosor de cable ): 0,5 mm (28 mts.) 0,65 mm (50 mts.) y 0,8 mm (70 mts).
•Temperatura de trabajo: 0°C~40°C.
FUNCIONES PRINCIPALES
El monitor CDV70H2M pertenece a la serie Fine View de Commax, la cual incorpora una excelente calidad de video y una asombrosa pantalla LED digital. Cuenta con una pantalla de 7.0 pulgadas, soporta la conexión de 2 frentes de calle, 2 monitores y 2 auriculares para dar una mejor y más económica solución a los requerimientos y exigencias de los proyectos. Cuenta con la opción de la comunicación con manos libres para mayor libertad de movimiento y confiabilidad en la llamada sin tener que estar atado a los cables. Los videoporteros Commax son bien conocidos por su alto rendimiento y excelente diseño en el mercado doméstico. Commax provee un único concepto con la unión de productos de seguridad.

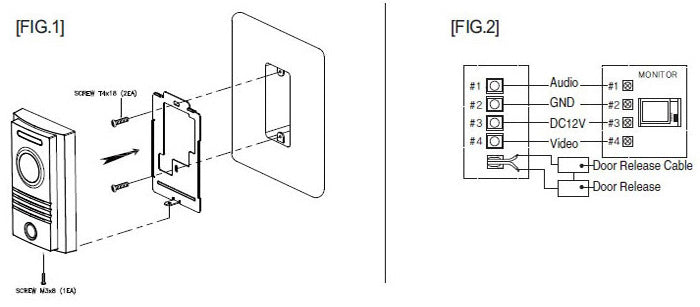

DIAGRAMA DE CONEXIONES
VISTAS DE POSTURAS
1. MONITOR (LCD).
2. LED POWER: muestra luz verde cuando el monitor está encendido, sin luz cuando está apagado.
3. MICRÓFONO.
4. BOTÓN DE MONITOR (BOTÓN ABAJO): Presione para ver imágenes de cámara y presione para mover (abajo/izquierda) en el menú.
5. BOTÓN INTERPHONE (BOTÓN SELECT): Presione para llamar al interfono y presione para seleccionar en el menú.
6. BOTÓN DE LIBERACIÓN DE LA PUERTA (BOTÓN UP): Presione para abrir la puerta y presione para mover (arriba/derecha) en el menú.
7. BOTÓN MENÚ: Presione para ingresar al Menú para ajustar la pantalla, llamando al sonido, configuración, información del producto, etc.
8. BOTÓN TALK: para llamar y responder para el visitante.
9. ALTAVOZ.
10. INTERRUPTOR DE ENERGÍA.
INFORMACION GENERAL DE DRC40K
Commax se esfuerza continuamente para la satisfacción de los clientes, deseando ser la primera elección para nuestros usuarios en los mercados que servimos, proporcionando productos de diseño superior, soluciones con avanzada tecnología, así como las certificaciones requeridas por todos los mercados. En la actualidad COMMAX es una marca registrada en más de 115 países y sus exportaciones se realizan a más de 100 países, en su mayoría bajo la marca de COMMAX. En los laboratorios de COMMAX, se encuentran en constante desarrollo para sus productos, esta cámara ha sido desarrollada con los más altos estándares de calidad en la empresa, también permite a las personas del interior del domicilio, poder visualizar una visita sin problema en el frente de calle por las noches, ya que cuenta con sensores infrarrojos y una luz blanca para la visualización adecuada de las personas que se encuentran fuera del domicilio, además cuenta con una fácil conexión ya que se conecta mediante 4 hilos.
Principales Características:
•Sensor de iluminación.
•Modelo exterior.
•Montaje en superficie.
•Comunicación entre frente y monitor.
INSTALACION
•No instale la cámara donde esté expuesta a la luz solar directa.
•Mantenga la limpieza de su lente para capturar buenas vistas.
DIMENSIONES
ESPECIFICACIONES TECNICAS:
• Fuente de alimentación: 12VDC (suministrado del monitor).
• Tipo de conexión al sistema: 4 hilos.
• Tipo de instalación: Exterior.
• Tipo de cámara: CMOS.
• Dimensiones: 96 X 155 X 32.5 mm.
• Ajuste de ángulo para cámara: ± 15° hacia arriba y abajo.
• Distancia de conexión de cableado: 50m (cable calibre 0.65) 28m (cable calibre 0.5).
• Temperatura de funcionamiento: -10°C ~ 50°C.
• Iluminación mínima: 0.1Lux (hasta 300 mm).
• Modo de funcionamiento: NTSC/PAL.
