Kit de Frente de calle de Audio DR8AM para 8 apartamentos incluye 8 auriculares DPSS y fuente de energía RF1A.

ESTE KIT INCLUYE:

•1 Frente de calle modelo DR-8AM.
•8 auriculares modelo DP-SS.
•1 Fuente de poder de 12V DC 1 Amp. modelo RF1A.

INFORMACION GENERAL DEL KIT

Equipo para sistema de intercomunicación: Kit de portero de Audio Analógico para 8 departamentos, con fuente de poder de 12V.

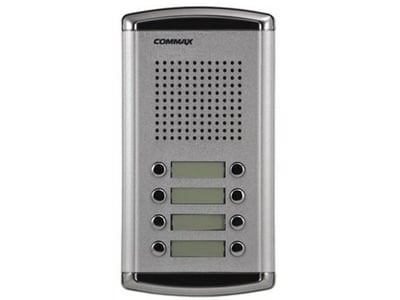

INFORMACION GENERAL DE FRENTE DE CALLE DR8-AM

DR-8AM: Panel de intercomunicación de audio de 8 botones. Unidad de entrada con puerta. Frente de calle para edificio.
NOTA: Para que el frente de calle pueda llamar a los departamentos, es necesario dejar presionado el botón, hasta que se conteste o levante el auricular para poder tener la comunicación, si suelta el botón de llamada antes de contestar en el departamento, la llamada se corta y tiene que volver a presionar el botón para llamar de nuevo.

Principales Características de Frente de calle DR8-AM:

•Diseño con ocho botones y tarjeteros.
•Elaborado en aluminio anodizado.
•Con sistema para empotrar.
•Dimensiones (mm): 125 (W) x 236 (H) x 11 (D).
•Tamaño de la caja de descarga (mm): 112 (W) x 213 (H) x 60 (D).
•Fuente de energía: DC 12V.
•Cantidad de botones para citófonos (intercomunicadores): 8.
•Conexión 3+n (3 comunes + 1 llamada).
•Alimentación 12Vdc 500mA.
•Montaje tipo Embutido (Caja plástica incluida).
•Botón con rótulo de llamada hacia el departamento.
•Accesorio de protector para la lluvia ( NO incluido).

ESPECIFICACIONES TECNICAS DE FRENTE DE CALLE DR8-AM:

•Voltaje 12Vdc 500mA.
•Consumo 4W.
•Tipo de montaje: Empotrado en la pared.
•Botones: 8 Botones.
•Cableado: 3 Cables comunes + 1 Individual Ln).
•Cables (3 cables: 1,2,3) (1 cable individual : L1).
•Comunicación: Manos libres.
•Display: Rotulo Iluminado por luz LED.
•Distancia: 30m(0.5), 50m(0.65), 70m(0.8), 100m(1).
•Citófonos compatibles: DP-SS (simple) y DP-MHP (intercomunicado).
•Temperatura de operación: 0° ~ +50º C.
•Dimensiones (mm): 125 (W) x 236 (H) x 11 (D).
•Tamaño de la caja de descarga (mm): 112 (W) x 213 (H) x 60 (D).

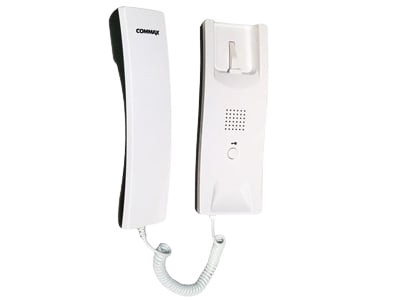

INFORMACION GENERAL DE INTERFONO DPSS

8 Auriculares.

Principales Características de Interfono DP-SS:

•Equipo Intercomunicador.
•Elaborado en plástico ABS.
•Función de apertura de chapa eléctrica.
•Dimensiones: 72 × 215 × 38 mm.

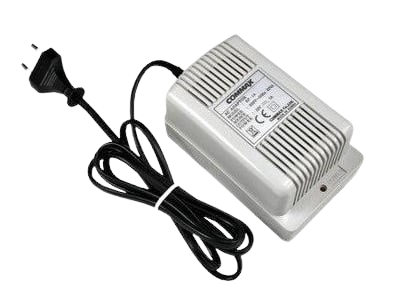

INFORMACION GENERAL DE FUENTE DE PODER RF1A

Esta fuente de alimentación de corriente continua proporciona una potencia a un dispositivo de aplicación eléctrica que no se puede proporcionar alimentación de CA directamente. Fuente de alimentación de 12 Volts ideal para la línea de Audiogate.

Principales Características de Fuente de poder RF1A:

•Fuente de Alimentación: 110/120/220/230/240V.
•Frecuencia de Entrada: 50-60 Hz.
•Salida de Voltaje: 12V.
•Corriente: 1 Amp.

APLICACIONES

DIAGRAMA DE CONEXION
