Sistema de intercomunicador, configuración de números de extensión, soporta hasta 90 equipos, distancia máxima 100 metros.

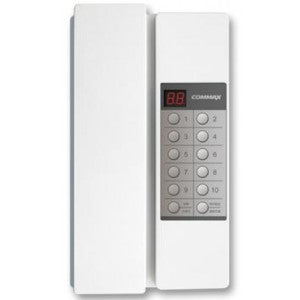

TP90AN/RN es lo mejor en intercomunicación por voz para aquellas aplicaciones que requieren un amplio número de unidades para tener comunicación entre todos sus departamentos.

TP90AN/RN es un dispositivo excelente para aplicaciones como: hospitales, edificios, departamentos, escuelas, bancos, viviendas, tiendas departamentales, etcétera. La configuración de estos equipos es muy sencilla, se pueden interconectar hasta 90 equipos a una distancia de 100m conectados a 10 hilos de los cuales 8 hilos son para comunicación (1 cable UTP) y 2 hilos para la alimentación (24VDC).

Principales Características:

•Voltaje: 24 V DC
•Consumo de corriente: 120mA (max)
•Cableado: 10 hilos
•Distancia efectiva: 1 Km / 0.65 F
•Comunicación: 3 canales
•Dimensiones: 116(D) X 208(W) x 67(H)
NOTA: No incluye la fuente de alimentación de 24V DC.

¿COMO CONFIGURAR EL ID DEL INTERFON?

Por la parte trasera del Interfon aparecerán unos switches que son los que nos indican el ID o el número de extensión a marcar cuando estemos utilizando nuestro interfon. La configuración se hace considerando el número de los switches y la suma total. Ver imágenes adjuntas.

La configuración se hace de la siguiente manera, considerar el número de los switches y la suma total.

SUGERENCIAS:

•Cuando una Fuente de voltaje es agregada al Sistema, es importante colocar un diodo de protección (ver imágen adjunta).
•Una fuente de 24 VDC/1A puede soportar la carga de 8 dispositivos.
•El equipo debe estar entre 1 Km de la fuente de voltaje.
•Use una fuente extra si la distancia es mayor a 1 Km.
•Si usa calibre 0.65 mm, instale la segunda unidad dentro de los primeros mil metros, si es mayor utilice una fuente adicional como se muestra en la imágen adjunta.
NOTA: No incluye la fuente de alimentación de 24V DC.
