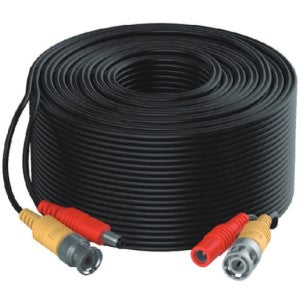

Dahua Dh-pfm942i-50-5

Vista Rapida
Cable de 50 Metros Armado para Video y Energía / con Conectores BNC y de Energía / Para Cámaras Hasta 4k / Soporta: AHD / CVI / TVI / CVBS...

$ 410.00 $ 430.00

Agregar al Wishlist

Cable de 50 Metros Armado para Video y Energía / con Conectores BNC y de Energía / Para Cámaras Hasta 4k / Soporta: AHD / CVI / TVI / CVBS / Uso Exterior e Interior / Cobre de Alta Pureza.

INFORMACION GENERAL:

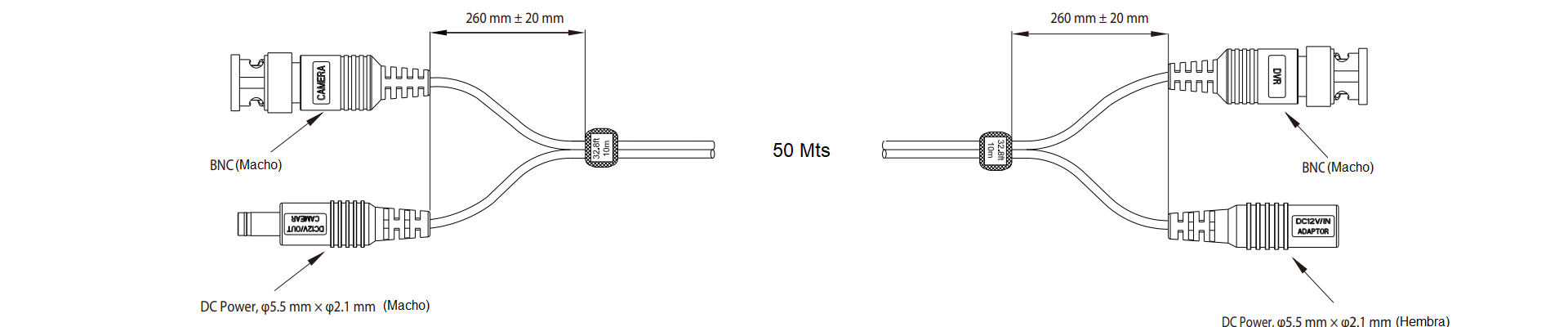

El cable modelo DH-PFM942I-50-5 es un cable de alimentación y video CCTV consta de un cable coaxial y un cable de alimentación de dos núcleos. Hay un conector BNC y un conector DC5.5 en cada extremo del cable para la transmisión de video de la cámara y la fuente de alimentación. Es conveniente instalar el cable en un sistema de cableado genérico.

Principales Características:

-Conductor:
•Material Cable coaxial / cable de alimentación: cobre sin oxígeno.
•Diámetro Cable coaxial / cable de alimentación: 7 / 0,127 mm +/- 0,01 mm (7 / 0,005 "+/- 0,0004").
•Calibre del cable Cable coaxial / cable de alimentación: 28AWG.

-Aislamiento:
•Material Cable coaxial: espuma de PE; Cable de alimentación: PVC.
•Espesor Cable coaxial: >= 0,6 mm (0,024 "); Cable de alimentación: >= 0,2 mm (0,008").
•Diámetro Cable coaxial: 1,9 mm +/- 0,2 mm (0,075 "+/- 0,008"); Cable de alimentación: 1,1 mm +/- 0,2 mm (0,043 "+/- 0,008").
•Color Cable coaxial: 1 núcleo (blanco); Cable de alimentación: 2 núcleos (rojo y negro).

-Escudo interior:
•Material Cable coaxial: compuesto de papel de aluminio de una cara; Cable de alimentación: NA.
•Especificación Cable coaxial: T >= 0.026 mm (0.001 "), W: 7 mm +/- 1 mm (0.276" +/- 0.039 "); Cable de alimentación: NA.
•Tasa de superposición Cable coaxial: >= 25%; Cable de alimentación: NA.

-Escudo exterior:
•Material Cable coaxial: Aluminio revestido de cobre (28) + cobre sin oxígeno (4); Cable de alimentación: NA.
•Especificación Cable coaxial: 16 × 2 × 0,10 mm +/- 0,01 mm (0,004 "+/- 0,0004 "); Cable de alimentación: NA.
•Lay longitud Cable coaxial: 18 mm +/- 6 mm (0,71 "+/- 0,24"); Cable de alimentación: NA.
•Cobertura de escudo Cable coaxial: >= 45%; Cable de alimentación: NA.





CABLE DE ALTA RESISTENCIA



El DH-PFM942I-50-5 consta de un conductor de cobre sin oxígeno de alta pureza, lo que lo convierte en un excelente medio de transmisión; además cuenta con un revestimiento exterior de PVC ignífugo para uso en interiores y exteriores resistente a la intemperie.





COMPATIBILIDAD

El DH-PFM942I-50-5 es compatible con todos los sistemas de DVR analógicos y de alta definición, este cable puede transmitir video y energía simultáneamente, ahorrando cableado y sin demoras. Puede soportar la siguientes resoluciones en sistemas de cámaras de seguridad 720p / 1080p / 4MP / 5MP / 4K, AHD / CVI / TVI / CVBS.






ESPECIFICACIONES TECNICAS:

1. Conductor.-
•Material Coaxial cable/Power wire: oxygen-free copper
•Diameter: Coaxial cable: 7/0.127 mm +/- 0.01 mm (7/0.005" +/- 0.0004"); Power wire: 7/0.203 mm +/- 0.01 mm (7/0.008" +/- 0.0004")
•Wire Gauge Coaxial cable: 28AWG; Power wire: 24AWG

2. Insulation.-
•Material Coaxial cable: PE Foam; Power wire: PVC
•Thickness Coaxial cable: >= 0.6 mm (0.024"); Power wire: >= 0.2 mm (0.008")
•Diameter Coaxial cable: 1.9 mm +/- 0.2 mm (0.075" +/- 0.008"); Power wire: 1.1 mm +/- 0.2 mm (0.043" +/- 0.008")
•Color Coaxial cable: 1 core (white); Power wire: 2 cores (red & black)

3. Inner Shield.-
•Material Coaxial cable: single-sided aluminum foil composite; Power wire: NA
•Specification Coaxial cable: T >= 0.026 mm (0.001"), W: 7 mm +/- 1 mm (0.276" +/- 0.039"); Power wire: NA
•Overlap Rate Coaxial cable: >= 25%; Power wire: NA

4. Outer Shield.-
•Material Coaxial cable: Copper clad aluminum (28) + oxygen-free copper (4); Power wire: NA
•Specification Coaxial cable: 16 × 2 × 0.10 mm +/- 0.01 mm (0.004" +/- 0.0004"); Power wire: NA
•Lay Length Coaxial cable: 18 mm +/- 6 mm (0.71" +/- 0.24"); Power wire: NA
•Shield Coverage Coaxial cable: >= 45%; Power wire: NA

5. Sheath.-
•Material Coaxial cable/Power wire: PVC
•Min. Average Thickness Coaxial cabl/Power wire: >= 0.2 mm (0.008")
•Diameter Coaxial cable/Power wire: 2.8 mm +/- 0.2 mm (0.11" +/- 0.008")
•Color Coaxial cable/Power wire: Black

6. Electrical.-
•Max. DC Resistance of a Single Conductor: Coaxial cable: <= 21.8 ohm @100 m; Power wire: <= 8.59 ohm @100 m
•Min. Insulation Resistance Coaxial cable/Power wire: 5000M ohm km
•Dialectric Strength Coaxial cable/Power wire: No breakdown with 2.5kV DC for 2s
•Max. Supporting Power 5.6W

7. Transmission.-
•Characteristic Impedance Coaxial cable: 75 ohm ± 10 ohm; Power wire: NA

8. Environmental.-
•Operating Temperature –20°C to +60°C (–4°F to 140°F)
•Installation Temperature 0°C to +50°C (+32°F to 122°F)
•Storage Temperature & Humidity –10°C to +40°C (+14°F to +104°F), < 60% (RH)

9. Flame-retardant.-
•Compliance Standard EN 50575: 2014+A1: 2016

10. Compliance.-
•Compliance Standard Q/DXJ 195-2020
•Certification CPR (Eca)

11. Packaging.-
•Cable Length 50 m +/- 0.6 m (164.04 ft +/- 1.97 ft)
•Inner Carton Dimensions 245 mm × 295 mm (9.65" × 11.61") (L × W)
•Net Weight 1212 g +/- 160 g (2.67 lb +/- 0.35 lb)
•Gross Weight 1220 g +/- 160 g (2.69 lb +/- 0.35 lb)
•Packaging Dimensions 444 mm × 303 mm × 272 mm (17.48" × 11.93" × 10.71")
(L × W × H)
•Packaging Method 50 m/carton, 18 inner cartons in one package
