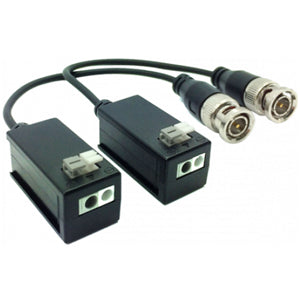

Los transceptores modelo PFM8004MP son transceptores pasivos ideales para sistemas de video vigilancia (cámaras y dvr) que operan en formatos de alta resolución (HDCVI). Soporta resoluciones de 4MP, 1080P y 720P, lo cual permite a las cámaras transmitir video a distancias de hasta 200 metros para resolución de 4MP, 250 metros para 1080P y 400 metros para 720P.

Principales Características:

•Formatos compatibles HDCVI/AHD/TVI/CVBS.
•Resolución 720P/1080P/4 MP.
•Transmisión de video hasta 200 mts en 4MP, 250mts en 1080p y 400mts en 720p.
•Elimina la distorsión de imagen causada por loops de tierra.
•Elimina problemas como el desgaste de la imagen, diafonía etc.
•Protege el sistema de CCTV de la interferencia de cables eléctricos.
•Integra en el circuito una protección contra sobretensiones (ESD).
•Compacto, fácil conexión BNC macho.
•Transceptor pasivo no requiere de fuente de alimentación.
•Temperatura de operación -10ºC ~ + 55ºC.
•Color negro.
•Dimensiones 17.3cm*2.1cm*2.0cm.
•Peso 25g.

PROTECCION ESD

Las siglas ESD se relacionan con la descarga electrostática, un fenómeno que hace que circule una corriente eléctrica repentina y momentánea entre dos objetos de distinto potencial eléctrico. Nuestro transceptor está preparado para proteger los circuitos electrónicos contra los daños causados por eventos de descargas electroestáticas.

APLICACIONES

Los transceptores de video también conocidos como baluns ofrecen una solución eficiente para transmitir video por medio de cable utp cat5e o cat6, haciendo eficiente la implementación de este cable.

ESPECIFICACIONES TECNICAS:

Properties
Transmission Signal: 1 channel.
Transmission Distance:
HDCVI
720P: max. 400m(1312.34ft).
1080P: max. 250m(820.21ft).
4mp: max. 200m(656.17ft).
Category Type: UTP CAT 5E/6.

Video Transmission Properties And Port
Coaxial Video Connector: BNC-M.
Twisted-pair Video Connector: Push-terminal.
Compatible Format: HDCVI/AHD/TVI/CVBS.
Resolution: 720P/1080P/4MP.
Anti-interference: >60db.

Protection
ESD:
1a contact discharge electricity level 3
1b air discharge electricity level 3
Per:IEC61000-4-2
Coaxial Cable Connector: 2KV(common-code) Per:IEC1000-4-5.
UTP Cable Connector: 2KV(different-code),4KV(common-code),Per:IEC1000-4-5.

Impedance
BNC Male: 75 ohms.
UTP Cable: 100 ohms.

Physical Properties
Dimension(L*W*H): 173mm*21mm*20mm(6.81"x0.83"x0.79")
Shell: ABS.
Color: Black.
N.W.: 25G.

Stability
MTBF:>10000H.

Environmental
Operating Temperature: -10ºC~+55ºC(14°F~131°F).
Storage Temperature: -20ºC~+70ºC(-4°F~158°F).
Humidity: 0~95%(non-condensing).
