Modulo para 2 lectores Wiegand 2 relay / Conexion con panel HID ACW2XN hasta 4 modulos / Conexion de boton y voltaje para lectora.

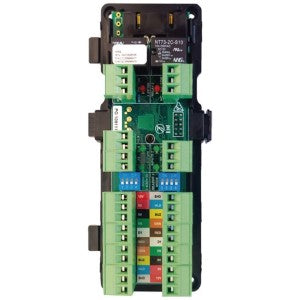

Módulo Wiegand (AW2).- Módulo adicional para panel HID ACW2  que se conecta por medio de RS485, se pueden conectar hasta 3 módulos más al principal del panel y contiene dos relevadores.

•Clasificación del relé: [10A, 28VDC] [5A, 220VAC] [12A, 120VAC]
•Especificaciones de cable recomendadas: Entrada & Wiegand: >=22AWG, Máx. 150m Relé: >=18AWG, Máx. 150M.

Nota: Es recomendable utilizar una fuente de alimentación adicional para las cerraduras.

DIAGRAMA

INSTALACION

ESPECIFICACIONES TECNICAS:

•Nombre del Modelo: AW2
•Descripción: Modulo Wiegand
•Usuarios: -
•Tarjetas (Max 3/Usuario): -
•Eventos: -
•Módulos de expansión: -
•TCP/IP (10/100): N
•RS485: N
•Wiegand In: 2
•12 VDC OUT: 2
•TTL Entrada (REX): 2
•Entradas supervisadas (DPS): 2
•Manipulación: -
•Relé: 2
•Temperatura de funcionamiento: -13° a +140°F (-25° a +60°C)
•Temperatura de Almacenamiento: - 67° a +185°F (-55° a +85°C)
•Húmedad de funcionamiento: 0% A 75%
•Clasificación medioambiental: N/A
•Voltaje de entrada: 12 a 15 VDC
•Requerimientos de energía: Corriente: 37mA Energía: 0.44W
•Protección de entrada de energía: Protección contra polaridad inversa, Protección contra la sobre corriente
•Dimensiones (d-a-l): 6.3” x 2.8” x 1.4” (16.15 cm x 7.1 cm x 3.6 cm)
•Peso: 5.29 oz (0.15 kg)
•Servidor Web incorporado: N
