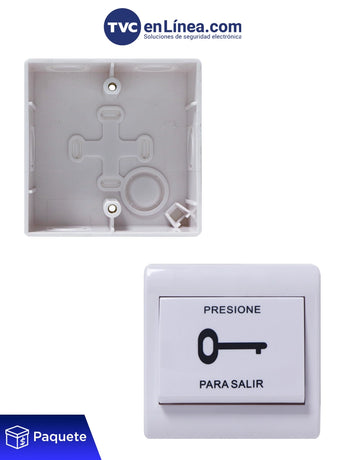

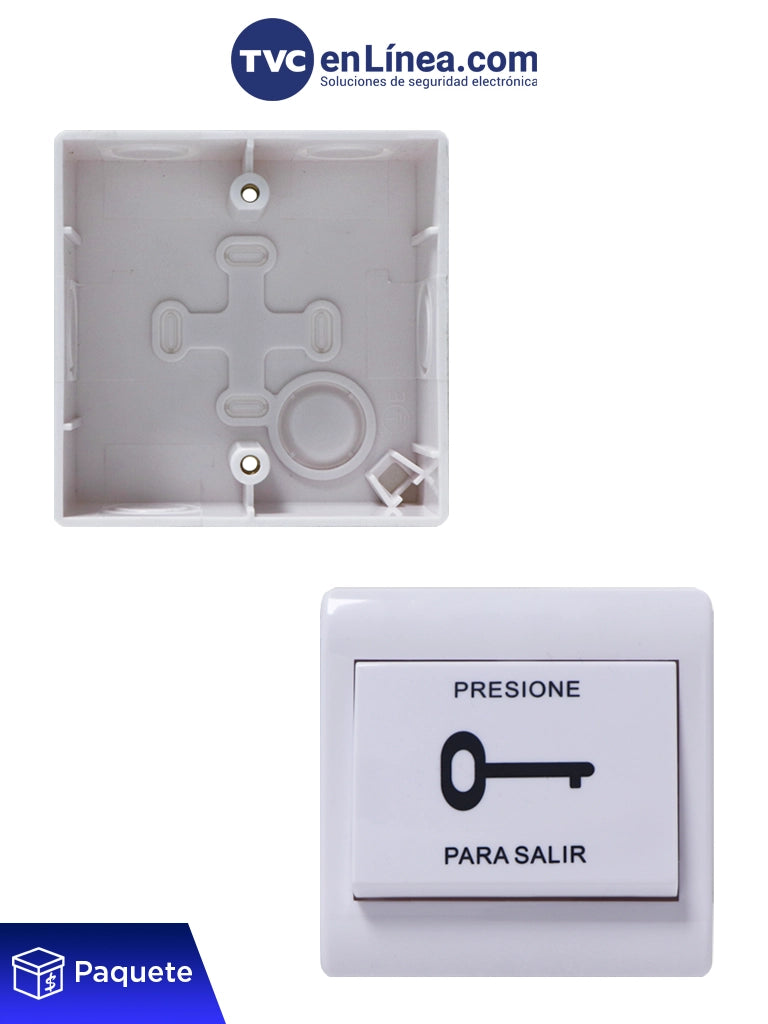

Paquete de boton de plastico para apertura de puerta / Incluye caja para instalacion.

Descripción general

El botón liberador de puerta YLI o pulsador es un dispositivo utilizado para activar alguna función. Los botones son de diversa forma y tamaño y se encuentran en todo tipo de dispositivos, aunque principalmente en aparatos eléctricos o electrónicos. Los botones son por lo general activados al ser pulsados, normalmente con un dedomientras es accionado. Cuando ya no se actúa sobre él vuelve a su posición de reposo. Puede ser el contacto normalmente cerrado en reposo NC, o con el contacto normalmente abierto NA.

El paquete incluye:

- 1 Botón liberador de la marca YLI modelo PBK-812
- 1 Caja de plástico para su montaje de la marca YLI modelo MBB-800B-P

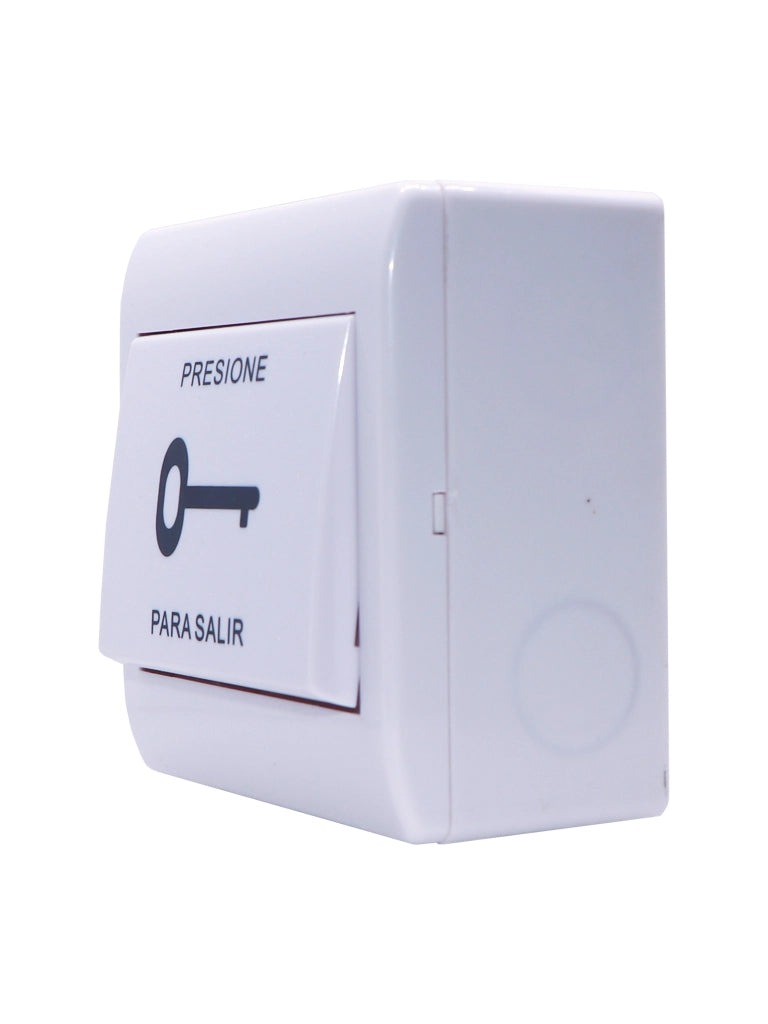

BOTON LIBEADOR DE PLASTICO YLI PBK-812

El botón liberador o pulsador de YLI modelo PBK812 es un dispositivo utilizado para realizar cierta función. Los botones son de diversas formas y tamaños y se encuentran en todo tipo de dispositivos, aunque principalmente en aparatos eléctricos y electrónicos.

Los botones son por lo general activados, al ser pulsados con un dedo. Permiten el flujo de corriente mientras son accionados. Cuando ya no se presiona sobre él vuelve a su posición de reposo. Puede ser un contacto normalmente abierto en reposo NA o NO (Normally Open en Inglés), o con un contacto normalmente cerrado en reposo NC (Normally Close en Inglés).

El botón de un dispositivo electrónico funciona por lo general como un interruptor eléctrico, es decir en su interior tiene dos contactos, al ser pulsado uno, se activará la función inversa de la que en ese momento esté realizando; ejemplos: si es un dispositivo NA (normalmente abierto) será cerrado, si es un dispositivo NC (normalmente cerrado) será abierto.

Principales Características:

•Liberación de puerta con salida Normalmente Abierta.
•Diseño elegante y compacto.
•Fácil instalación.

QUE NECESITO PARA QUE MI EQUIPO FUNCIONE

•Fuente de poder 12v mínimo 3.0 amper.
•Botón liberador Normalmente abierto.
•UPS 12v (recomendado, no obligatorio)

FUNCION NORMALMENTE ABIERTO

DIAGRAMA DE CONEXION

DIMENSIONES

ESPECIFICACIONES TECNICAS:

•Tamaño: 86L x 86W x 20T (mm).
•Estructura estándar: Panel y botón de plástico.
•Rango de corriente: 10A 48VDC máx.
•Salida de contacto: NO (Normalmente abierto).
•Pruebas de rendimiento: Probado 500 mil veces.
•Adecuado para: Cajas ocultas.
•Peso neto: 0.12kg.

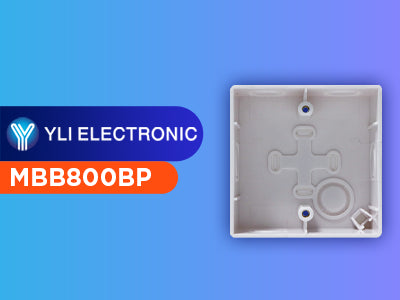

CAJA DE INSTALACION MBB-800B-P

Caja trasera montada (plástico)
Modelo: MBB-800B-P
MBB-800B-P es una caja trasera de plástico montada.

Características:

- Dimensiones: 86Lx86Wx30H(mm).
- Estructura Estándar: Material Resistente al Fuego.
- Adaptación sobre Accesorios de botón: ABK-800B, ABK-801B, PBK-812.
- Peso: 0.038kg.
